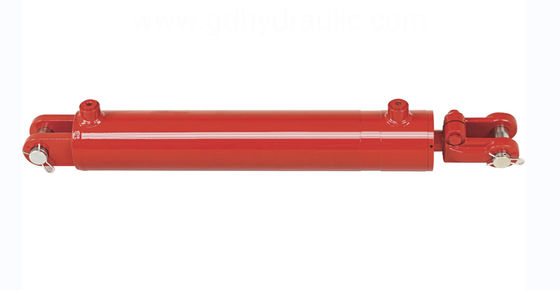

3000PSI ACL Standard welded threaded Clevis hydraulic Cylinder

3000PSI ACL Standard welded threaded Clevis hydraulic Cylinder

3000PSI ACL Standard  welded threaded Clevis hydraulic Cylinder
3000PSI ACL Standard  welded threaded Clevis hydraulic Cylinder 3000PSI ACL Standard  welded threaded Clevis hydraulic Cylinder 3000PSI ACL Standard  welded threaded Clevis hydraulic Cylinder 3000PSI ACL Standard  welded threaded Clevis hydraulic Cylinder

Large Image :  3000PSI ACL Standard welded threaded Clevis hydraulic Cylinder Get Best Price

Product Details:
Place of Origin: China
Brand Name: GD
Certification: ISO ROSH CE 16949 SGS
Model Number: ACL
Payment & Shipping Terms:
Minimum Order Quantity: 1
Price: 35-200 USD /each
Packaging Details: Polywood Case /Metal Case
Delivery Time: 30days
Payment Terms: L/C, T/T
Supply Ability: 30000per month
Detailed Product Description
Power: Hydraulic Standard Or Nonstandard: Standard
Body Material: Steel Structure: Piston Cylinder
Applicable Industries: Manufacturing Plant,Machinery Repair Shops,Energy & Mining,Construction Works ,Farms Color: Customer Requirement
Product Name: Hydraulic Cylinder Working Pressure: 3000PSI
Maximum Stroke: Requirements Shaft Diameter: 12mm-500mm
Application: Agricultural,Vehicle,mining,Truck,bridge Warranty: One Year
Material: ST52/CK45/SAE4140/SS304/SS316 Condition: 100%new
Packing: Client's Request Name: Welded Hydraulic Cylinder Clevis End
Seals: Hallite,Parker Seal Kits: US Specification
Type: Double Action

Standard welded hydraulic cylinder Adjustable Female Clevis Cylinder

Threaded clevis hydraulic cylinder

Basic Info.

Acting Way
Double Acting
Working Method
Straight Trip
Adjusted Form
Regulated Type
Structure
Piston Type
Material
Carbon Steel
Standard
Ts16949
Cylinder Material
20#/45# Steel
Working Pressure
2500psi/3000psi
Seal Kits Brand
Hallite
Warranty
1 Year
Samples
Allowed
Transport Package
Polywood Case /Metal Case
Specification
1200*1000*1000
Trademark
GD
Origin
China
HS Code
84122100
Production Capacity
300000PCS/Year

 3000PSI ACL Standard  welded threaded Clevis hydraulic Cylinder 0



Part Number Rod Dia.gd Bore x Stroke Dimensions gd Port Size Pin Size Weight (lbs)
Retracted Extended
ACL30-1504 1'' 1.5''*4'' 14 1/4'' 18 1/4'' SAE#6 3/4'' 10
ACL30-1506 1.5''*6'' 16 1/4'' 22 1/4'' 11
ACL30-1508 1.5''*8'' 18 1/4'' 26 1/4'' 12
ACL30-1508-ASAE 1.5''*8'' 20 1/4'' 28 1/4'' 13
ACL30-1510 gd 1.5''*10'' 20 1/4'' 30 1/4'' 13
ACL30-1512 1.5''*12'' 22 1/4'' 34 1/4'' 15
ACL30-1514 1.5''*14'' 24 1/4'' 38 1/4'' 16
ACL30-1516 1.5''*16'' 26 1/4'' 42 1/4'' 17
ACL30-1518 1.5''*18'' 28 1/4'' 46 1/4'' 18
ACL30-1520 1.5''*20'' 30 1/4'' 50 1/4'' 20
ACL30-1524 1.5''*24'' 34 1/4'' 58 1/4'' 22
ACL30-1528 1.5''*28'' 38 1/4'' 66 1/4'' 25
ACL30-1530 1.5''*30'' 40 1/4'' 70 1/4'' 26
ACL30-1532 1.5''*32'' 42 1/4'' 74 1/4'' 27
ACL30-1534 1.5''*34'' 44 1/4'' 78 1/4'' 28
ACL30-1536 1.5''*36'' 46 1/4'' 82 1/4'' 29
ACL30-2004 1'' 2''*4'' 14 1/4'' 18 1/4'' SAE#8 1'' 16
ACL30-2006 2''*6'' 16 1/4'' 22 1/4'' 17
ACL30-2008 2''*8'' 18 1/4'' 26 1/4'' 19
ACL30-2008-ASAE 2''*8'' 20 1/4'' 28 1/4'' 20
ACL30-2010gd 2''*10'' 20 1/4'' 30 1/4'' 20
ACL30-2012 2''*12'' 22 1/4'' 34 1/4'' 22
ACL30-2014 2''*14'' 24 1/4'' 38 1/4'' 24
ACL30-2016 2''*16'' 26 1/4'' 42 1/4'' 25
ACL30-2018 2''*18'' 28 1/4'' 46 1/4'' 27
ACL30-2020 2''*20'' 30 1/4'' 50 1/4'' 28
ACL30-2024 2''*24'' 34 1/4'' 58 1/4'' 31
ACL30-2028 2''*28'' 38 1/4'' 66 1/4'' 35
ACL30-2030 2''*30'' 40 1/4'' 70 1/4'' 36
ACL30-2032 2''*32'' 42 1/4'' 74 1/4'' 38
ACL30-2034 2''*34'' 44 1/4'' 78 1/4'' 39
ACL30-2036 2''*36'' 46 1/4'' 82 1/4'' 41
ACL30-2504 1'' 2.5''*4'' 14 1/4'' 18 1/4'' SAE#8 1'' 19
ACL30-2506 2.5''*6'' 16 1/4'' 22 1/4'' 21
ACL30-2508 2.5''*8'' 18 1/4'' 26 1/4'' 23
ACL30-2508-ASAE 2.5''*8'' 20 1/4'' 28 1/4'' 23
ACL30-2510 2.5''*10'' 20 1/4'' 30 1/4'' 24
ACL30-2512 2.5''*12'' 22 1/4'' 34 1/4'' 26
ACL30-2514 2.5''*14'' 24 1/4'' 38 1/4'' 28
ACL30-2516 2.5''*16'' 26 1/4'' 42 1/4'' 30
ACL30-2518 2.5''*18'' 28 1/4'' 46 1/4'' 32
ACL30-2520 2.5''*20'' 30 1/4'' 50 1/4'' 34
ACL30-2524 2.5''*24'' 34 1/4'' 58 1/4'' 38
ACL30-2528 2.5''*28'' 38 1/4'' 66 1/4'' 42
ACL30-2530 2.5''*30'' 40 1/4'' 70 1/4'' 44
ACL30-2532 2.5''*32'' 42 1/4'' 74 1/4'' 46
ACL30-2534 2.5''*34'' 44 1/4'' 78 1/4'' 48
ACL30-2536 2.5''*36'' 46 1/4'' 82 1/4'' 49
ACL30-3004 1'' 3''*4'' 14 1/4'' 18 1/4'' SAE#8 1'' 24
ACL30-3006 gd 3''*6'' 16 1/4'' 22 1/4'' 26
ACL30-3008 3''*8'' 18 1/4'' 26 1/4'' 29
ACL30-3008-ASAE 3''*8'' 20 1/4'' 28 1/4'' 29
ACL30-3010 3''*10'' 20 1/4'' 30 1/4'' 31
ACL30-3012 3''*12'' 22 1/4'' 34 1/4'' 34
ACL30-3014 3''*14'' 24 1/4'' 38 1/4'' 36
ACL30-3016 3''*16'' 26 1/4'' 42 1/4'' 39
ACL30-3018 3''*18'' 28 1/4'' 46 1/4'' 41
ACL30-3020 3''*20'' 30 1/4'' 50 1/4'' 43
ACL30-3024 3''*24'' 34 1/4'' 58 1/4'' 48
ACL30-3028 3''*28'' 38 1/4'' 66 1/4'' 53
ACL30-3030 3''*30'' 40 1/4'' 70 1/4'' 56
ACL30-3032 3''*32'' 42 1/4'' 74 1/4'' 58
ACL30-3034 3''*34'' 44 1/4'' 78 1/4'' 61
ACL30-3036 3''*36'' 46 1/4'' 82 1/4'' 63
ACL30-3504 1 '' 3.5 '' *4 '' 14 1/4 '' 18 1/4 '' SAE#8 1 '' 29
ACL30-3506 3.5 '' *6 '' 16 1/4 '' 22 1/4 '' 32
ACL30-3508 3.5 '' *8 '' 18 1/4 '' 26 1/4 '' 35
ACL30-3508-ASAE 3.5 '' *8 '' 20 1/4 '' 28 1/4 '' 36
ACL30-3510 3.5 '' *10 '' 20 1/4 '' 30 1/4 '' 38
ACL30-3512 3.5 '' *12 '' 22 1/4 '' 34 1/4 '' 41
ACL30-3514 3.5 '' *14 '' 24 1/4 '' 38 1/4 '' 44
ACL30-3516 3.5 '' *16 '' 26 1/4 '' 42 1/4 '' 47
ACL30-3518 3.5 '' *18 '' 28 1/4 '' 46 1/4 '' 50
ACL30-3520 3.5 '' *20 '' 30 1/4 '' 50 1/4 '' 53
ACL30-3524 3.5 '' *24 '' 34 1/4 '' 58 1/4 '' 59
ACL30-3528 3.5 '' *28 '' 38 1/4 '' 66 1/4 '' 65
ACL30-3530 3.5 '' *30 '' 40 1/4 '' 70 1/4 '' 68
ACL30-3532 3.5 '' *32 '' 42 1/4 '' 74 1/4 '' 71
ACL30-3534 3.5 '' *34 '' 44 1/4 '' 78 1/4 '' 75
ACL30-3536 3.5 '' *36 '' 46 1/4 '' 82 1/4 '' 78
ACL30-4004 1'' 4''*4'' 14 1/4'' 18 1/4'' SAE#8 1'' 35
ACL30-4006 4''*6'' 16 1/4'' 22 1/4'' 38
ACL30-4008 4''*8'' 18 1/4'' 26 1/4'' 42
ACL30-4008-ASAE 4''*8'' 20 1/4'' 28 1/4'' 43
ACL30-4010 gd 4''*10'' 20 1/4'' 30 1/4'' 46
ACL30-4012 4''*12'' 22 1/4'' 34 1/4'' 49
ACL30-4014 4''*14'' 24 1/4'' 38 1/4'' 53
ACL30-4016 4''*16'' 26 1/4'' 42 1/4'' 57
ACL30-4018 4''*18'' 28 1/4'' 46 1/4'' 60
ACL30-4020 4''*20'' 30 1/4'' 50 1/4'' 64
ACL30-4024 4''*24'' 34 1/4'' 58 1/4'' 71
ACL30-4028 4''*28'' 38 1/4'' 66 1/4'' 79
ACL30-4030 4''*30'' 40 1/4'' 70 1/4'' 83
ACL30-4032 4''*32'' 42 1/4'' 74 1/4'' 86
ACL30-4034 4''*34'' 44 1/4'' 78 1/4'' 90
ACL30-4036 4''*36'' 46 1/4'' 82 1/4'' 94
PART NUMBER INSIDER DIAMETER OUTSIDER DIAMETER *A B C D *E F G H 1 J K L ROD THREAD ROD DIAMETER POR
ACL15- 1.50" 2.00" 10.25" 1.50" 0.76" 1.62" 4.50* 1.87, 0.87" 1.75" 2.00" 1.62" 0.93" 1.87" 0.875-14 UNF 1.00" SAE#6
ACL20- 2.00" 2.50" 10.25" 2.00" 1.01" 2.12" 3.62" 2.25" 1.12" 2.12" 2.62" 2.12" 0.81" 2.06" 1.125-12 UNF 1.12" SAE#8
ACL25- 2.50" 3.00" 10.25" 2.00" 1.01" 2.12" 3.62" 2.25" 1.12" 2.12" 2.62" 2.12" 0.81" 2.06" 1.125-12 UNF 1.25" SAE#8
ACL30- 3.00" 3.50" 10.25" 2.00" 1.01" 1.87" 3.62" 2.25" 1.12" 2.62" 2.62" 2.12" 0.87" 2.18" 1.250-12 UNF 1.50" SAE#8
ACL35- 3.50" 4.00" 10.25" 2.00" 1.01" 1.87" 3.62" 2.50" 1.12" 2.62" 2.75" 2.12" 0.93" 2.18" 1.500-12 UNF 1.75" SAE#8
ACL40- 4.00" 4.50" 10.25" 2.25" 1.01" 1.75" 3.62" 2.50" 1.12" 2.62" 2.75" 2.12" 1.00" 2.18" 1.500-12 UNF 2.00" SAE#8
*FOR 8.00" STROKE :*A= 12.25"
*FOR 8.00" STROKE :*E= 6.50"(1.50" BORE) *E= 5.62"(2.00" TO 4.00" BORE)
SEAL TEMPERATURE RANGE: -30°C/+100°C(-22°F/ + 212°F)
SEAL MAXIMUM SPEED:3 FT/SEC
MAXIMUM RETRACTED WORKING PRESSURE= 3000 PSI
DIMENSIONS A AND E ARE FOR REFERENCES ONLY AS CLEVIS IS ADJUSTABLE



Hydraulic cylinders can be built according to your drawings or technical requirement.
Sample order are acceptable.
